Eine PTFE-Hüllendichtung vereint die chemische Beständigkeit von PTFE mit den elastomeren Eigenschaften von EPDM oder FKM-Fluorelastomer. Die PTFE-Hüllendichtung erfüllt die FDA- und USP-Klasse-VI-Standards. Als PTFE-umhüllte Dichtung bietet sie eine breite chemische Verträglichkeit bei geringer Quellung und ausgezeichneter Permeationsbeständigkeit, wodurch sie sich ideal für aggressive Medien eignet. Diese Tri-Clamp-Hüllendichtungen sind so konzipiert, dass sie die Quellung in den meisten Lösungsmitteln minimieren und in CIP/SIP-Umgebungen stabil bleiben. Die Abmessungen der PTFE-Hüllendichtung sind so ausgelegt, dass der hygienische Innendurchmesser beibehalten wird und eine bündige, spaltfreie Produktkontaktfläche entsteht.

Wir empfehlen, den Temperaturbereich des Einsatzes einzuhalten:
EPDM: -30 °F bis 300 °F (-34 °C bis 149 °C)
FKM: -30 °F bis 400 °F (-34 °C bis 204 °C)

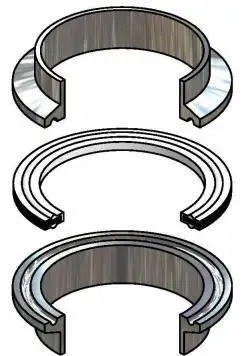

Da die PTFE-umhüllte Dichtung eine PTFE-Hülle mit einem Elastomer-Kern kombiniert, gewährleisten Tri-Clamp-Hüllendichtungen den Innendurchmesser durch einen geformten Einsatz, der die PTFE-Lippe stützt, wodurch die Bohrung mit dem Rohrinnendurchmesser übereinstimmt und eine sichere Verbindung zwischen den Fittings gewährleistet ist. Die Abmessungen der PTFE-Hüllendichtung sind auf Standard-Tri-Clamp-Hülsen abgestimmt, um eine ordnungsgemäße Kompression unter Klemmspannung, eine zuverlässige Abdichtung und ein wiederholbares Montage-Drehmoment zu gewährleisten.

FAQ: Leistung und Auswahl

Welche chemischen Beständigkeitseigenschaften und Quellverhalten weisen Tri-Clamp-Hüllen-Dichtungen auf? Eine PTFE-Hüllen-Dichtung, auch als PTFE-ummantelte Dichtung bekannt, bietet eine nahezu universelle chemische Beständigkeit, die mit der von massivem PTFE vergleichbar ist, bei sehr geringer Quellung in den meisten Lösungsmitteln, Säuren und Laugen. Der Elastomereinsatz (EPDM oder FKM) sorgt für Elastizität und Dichtwirkung unter Klemmkraft, während die PTFE-Hülle vor chemischen Einflüssen schützt und extrahierbare Stoffe minimiert.

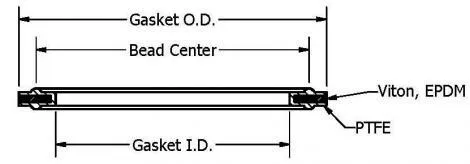

Wie sorgen Tri-Clamp-Hüllendichtungen dafür, dass der Innendurchmesser erhalten bleibt und eine sichere Verbindung zwischen den Fittings gewährleistet ist? Die Abmessungen der PTFE-Hüllendichtung sind auf die Tri-Clamp-Ferrule-Standards abgestimmt, sodass die PTFE-Lippe bündig mit der Rohrbohrung abschließt. Der Einsatz stabilisiert das Profil und trägt dazu bei, dass Tri-Clamp-Hüllendichtungen den Innendurchmesser beibehalten und eine gleichmäßige Kompression erzielen, um eine dichte, hygienische Abdichtung zwischen den Fittings zu gewährleisten.

Wo finde ich eine Anwendungstabelle für hygienische Dichtungen? Im Abschnitt „Ressourcen“ oben finden Sie die Richtlinien für Materialien von Hygienedichtungen sowie die Maßtabelle für Dichtungen, die als Anwendungstabelle für Hygienedichtungen und als Auswahlhilfe für PTFE-Hüllendichtungen, Einsätze und Größen dienen.
