Il est essentiel de disposer de dimensions précises pour les joints Tri-Clamp afin de garantir des raccordements hygiéniques et étanches dans les secteurs biopharmaceutique, agroalimentaire et des lignes de production industrielles. Ce guide explique comment mesurer les joints Tri-Clamp, présente un récapitulatif des dimensions et matériaux standard, et propose une liste de contrôle pratique pour vous aider à choisir et à commander les joints hygiéniques adaptés à votre application. En comprenant les dimensions des joints Tri-Clamp et leur relation avec le dimensionnement des viroles, vous pouvez obtenir une étanchéité sanitaire fiable avec des joints Tri-Clamp dans un large éventail de procédés.

Comment sont mesurées les dimensions des joints Tri-Clamp ?

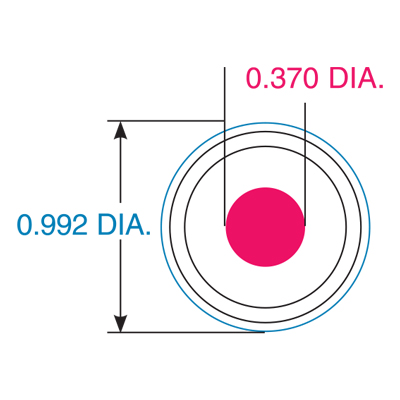

Les mesures clés comprennent le diamètre extérieur (DE), le diamètre intérieur (DI), l'épaisseur du joint ou la largeur de la rainure, ainsi que le profil de la section transversale (plat, surélevé ou à face pleine). Des dimensions correctes garantissent que le joint s'ajuste correctement entre les viroles et se comprime pour former un joint d'étanchéité hygiénique.

Prise de mesures à l'aide d'un pied à coulisse ou d'un mètre ruban :

• Mesurez le diamètre intérieur de l'alésage ouvert du joint.
• Mesurez le diamètre extérieur au niveau du bord le plus extérieur.
• Mesurez l'épaisseur au niveau de la surface d'étanchéité sans comprimer le matériau.
• Identifiez le profil en observant le bord : le profil plat présente une épaisseur uniforme ; le profil surélevé comporte un bourrelet d'étanchéité en saillie ; le profil pleine face recouvre la face de la virole jusqu'au bord du collier de serrage.

Évitez les erreurs courantes telles que l’étirement des élastomères pendant la mesure, la lecture de la taille de la pince plutôt que de la taille nominale de la virole, ou la confusion entre la taille nominale du tube et le diamètre extérieur/intérieur réel du joint. Les dimensions des ferrules Tri-Clamp (par exemple, 1,5 pouce, 2 pouces) correspondent à des dimensions nominales de tube ; le diamètre intérieur du joint s'aligne avec l'alésage de la ferrule et son diamètre extérieur s'adapte à la collerette de la ferrule et à la bride. Des dimensions correctes des joints Tri-Clamp garantissent un passage d'écoulement sans interstice pour les joints Tri-Clamp sanitaires et empêchent tout débordement ou restriction.

Dimensions standard des joints Tri-Clamp et choix de matériaux

Dimensions types par taille nominale (les valeurs varient selon le profilé et le fabricant ; vérifiez toujours les informations figurant sur la fiche technique du produit) :

Choix des matériaux pour les joints d'étanchéité sanitaires :

• Silicone : large plage de températures et grande souplesse ; convient aux cycles thermiques, mais est plus perméable.
• EPDM : Excellente résistance à la vapeur et aux procédés CIP/SIP, associée à une bonne compressibilité, pour des joints fiables.
• PTFE : chimiquement inerte, avec un faible taux de substances extractibles ; moins compressible, ce qui peut nécessiter une force de serrage plus élevée ou une conception en enveloppe.
• FKM : Excellente résistance aux solvants et aux températures élevées ; convient aux huiles et aux milieux agressifs.

L'épaisseur et le profil influent sur les performances. Les élastomères plus compressibles (silicone, EPDM) tolèrent un léger désalignement de la virole et des irrégularités de surface. Les matériaux rigides comme le PTFE tirent parti des joints enveloppants ou des combinaisons PTFE/élastomère pour préserver l'intégrité de l'étanchéité. Optez pour un joint plat pour les joints Tri-Clamp sanitaires standard, un joint surélevé pour une pression d'étanchéité localisée, et un joint pleine face lorsque le procédé ou les spécifications exigent de recouvrir l'intégralité de la face de la virole.

Choisir, vérifier et commander le joint adapté

Liste de contrôle pour la sélection :

• Vérifiez la taille de la virole : utilisez le marquage figurant sur le tuyau et la virole, puis vérifiez le diamètre intérieur et extérieur du joint à l'aide d'un pied à coulisse.
• Définir les conditions de processus : température, pression, méthodes de nettoyage (CIP/SIP) et produits chimiques.
• Matériaux utilisés : vérifier la compatibilité chimique et thermique ; tenir compte des substances extractibles et des exigences réglementaires (FDA, USP Classe VI).
• Choisissez le profil et l'épaisseur : tenez compte du type de serrage, de l'état de surface et de tout désalignement éventuel.
• Vérifier les normes applicables : ASME BPE ou autres spécifications.

Vérifiez l'ajustement en effectuant un montage à sec. Placez le joint entre les ferrules, installez le collier de serrage et vérifiez que l'engagement est uniforme, sans pincement. Serrez selon les recommandations de couple du fabricant du collier ; un couple excessif peut déformer les élastomères, tandis qu'un couple insuffisant peut entraîner des fuites. Des dimensions constantes des joints Tri-Clamp permettent d'obtenir une étanchéité sanitaire reproductible ; remplacez donc tout joint sanitaire présentant des entailles, un gonflement, un aplatissement ou une déformation permanente.

Les solutions proposées par Rubber Fab comprennent une large gamme de joints Tri-Clamp en silicone, EPDM, PTFE, FKM, néoprène et composés spéciaux, ainsi que des modèles de type « enveloppe » et « insert ». Des dimensions, profils et matériaux sur mesure sont disponibles pour les ferrules spécifiques ou les fluides difficiles. Pour obtenir un devis ou une assistance technique, contactez l’équipe d’application de Rubber Fab en précisant la taille de votre virole, le matériau choisi, les conditions de process et les exigences de certification. Nous vérifierons les dimensions des joints Tri-Clamp sanitaires et vous recommanderons le joint le mieux adapté.
